Post Tension Anchor With Multi Hole Anchorage For 12.7 / 15.2 / 17.8mm Steel Wire Cable

12.7 / 15.2 / 17.8mm スチールワイヤケーブルのためのマルチホールアンカー付きポストテンションアンカー

製品 - アンカー付属品
  • ハイライト

    鋼筋ケーブルのストップ・テンション・アンカー

    ,

    複数の穴のポスト・テンション・アンカー

    ,

    17.8mm アンカーアクセサリー

  • 自動化
    半自動
  • PCの繊維
    1-15holes
  • プロダクト形
    丸い
  • くさびの形態
    2つの破片3つの
  • 適用する
    橋
  • 材料
    合金鋼
  • 起源の場所
    CN
  • ブランド名
    ZT
  • 証明
    CE; ISO
  • 価格
    negotiable
  • 受渡し時間
    1週間
  • 支払条件
    L/C,D/A,D/P,T/T,ウェスタンユニオン,マネーグラム

12.7 / 15.2 / 17.8mm スチールワイヤケーブルのためのマルチホールアンカー付きポストテンションアンカー

  • Post Tension Anchor With Multi Hole Anchorage For 12.7 / 15.2 / 17.8mm Steel Wire Cable
  • Post Tension Anchor With Multi Hole Anchorage For 12.7 / 15.2 / 17.8mm Steel Wire Cable
価格を取得 接触



超高圧多孔アンカー 12.7/15.2/17.8mm スチールワイヤケーブル



固定装置は,前張力コンクリートで使用される恒久的な固定装置で,前張力動脈によって生成される収縮力を構造に適用するために不可欠です.後張力構造や構成要素のアンカーツールは,橋の負荷能力を向上させることができますストレスを維持し,コンクリートの内側へと伝達することで,ストレスを延ばし,体重を減らし,

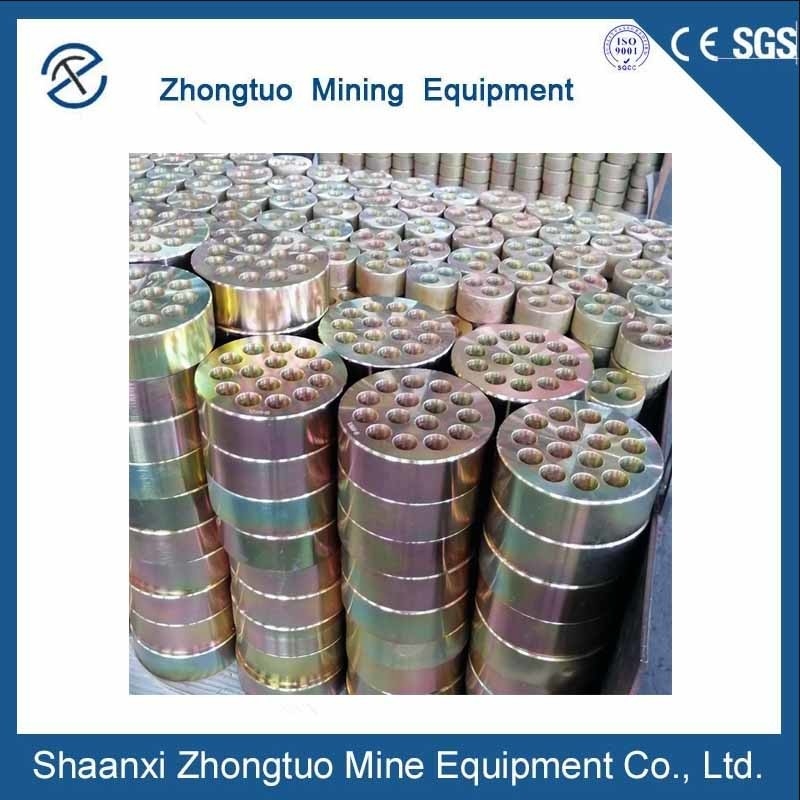

12.7 / 15.2 / 17.8mm スチールワイヤケーブルのためのマルチホールアンカー付きポストテンションアンカー 0



適用する



橋の支架の交換,橋と建物の強化,鉄鋼の補強工学,プレストレスのビームの建設,スタイケーブル,吊りケーブル,都市交差点,軽鉄道,高層ビル港湾の堤防,岩の斜面保護アンカー,トンネル鉱山の屋根アンカー,塔の建設,重荷の持ち上げなど

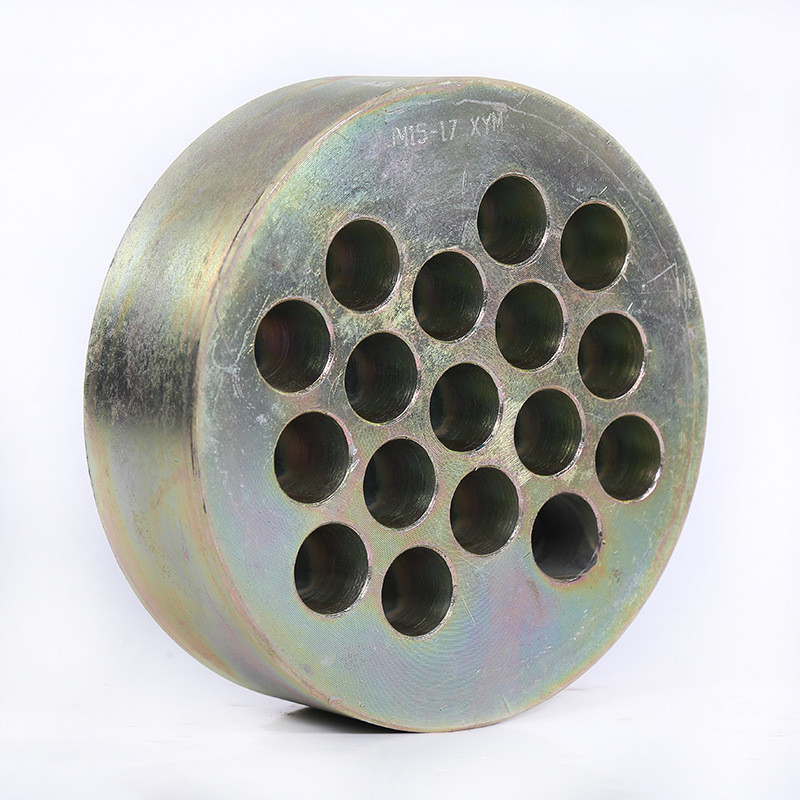

12.7 / 15.2 / 17.8mm スチールワイヤケーブルのためのマルチホールアンカー付きポストテンションアンカー 1



ストランド・ポスト・テンション・ラウンド・フラット・アンカーパラメータ



YJM13 アンコーラージュの技術データ
仕様 アンカーヘッド 軸承プレート 導管 スパイラル強化 ストレスの多いジャック
ΦA B について スクエア 丸い ΦE (ID) ΦF H ΦG N
C*D ΦC*D
YJM13-1 38 40 80×10 - 35 80 30 6 3 QYC270
YJM13-2 76 42 115×80 120×80 45 120 40 8 3 YDC1100
YJM13-3 83 42 120×80 130×80 50 120 40 10 3 YDC1100
YJM13-4 87 42 130×87 135×85 50 135 50 10 3 YDC1100
YJM13-5 97 42 140×92 140×100 55 140 50 10 4 YDC1100
YJM13-6 107 45 150×97 150×125 60 160 50 12 4 YDC1100
YJM13-7 107 45 150×97 150×125 60 160 50 12 4 YDC1100
YJM13-8 117 45 165×115 165×135 60 170 50 12 4 YDC1500
YJM13-9 127 48 175×125 175×140 70 180 50 12 4 YDC1500
YJM13-10 136 48 180×130 180×150 80 200 50 14 4 YDC2500
YJM13-11 138 50 180×130 180×150 80 200 50 14 4 YDC2500
YJM13-12 143 50 190×140 190×150 80 210 50 14 5 YDC2500
YJM13-13 147 53 190×140 190×150 80 210 50 14 5 YDC2500
YJM13-14 153 53 195×150 200×160 80 220 50 14 5 YDC2500
YJM13-15 157 55 195×150 200×160 90 220 50 14 5 YDC2500
YJM13-16 167 55 210×160 210×185 90 240 60 16 6 YDC2500
YJM13-17 172 58 220×175 235×185 90 240 60 16 6 YDC3500
YJM13-18 176 58 235×175 235×185 90 260 60 16 6 YDC3500
YJM13-19 176 58 235×175 235×185 90 260 60 16 6 YDC3500
YJM13-20 196 60 270×185 260×200 90 270 60 16 6 YDC3500
YJM13-21 196 63 270×185 260×200 90 270 60 16 6 YDC3500
YJM13-22 196 65 270×185 260×200 90 270 60 18 6 YDC3500
YJM13-23 206 65 295×245 275×260 100 280 60 18 6 YDC4000
YJM13-24 206 68 295×245 275×260 100 280 60 18 6 YDC4000
YJM13-25 216 68 300×260 275×290 100 290 60 18 6 YDC4000
YJM15 アンコーラージュの技術データ
仕様 アンカーヘッド 軸承プレート 導管 スパイラル強化 ストレスの多いジャック
ΦA B について スクエア 丸い ΦE
(ID)		 ΦF H ΦG N
C×D ΦC×D
YJM15-1 43 46 80×12 80×20 35 80 30 8 4 QYC270
YJM15-2 83 48 130×85 135×80 50 120 40 10 4 YDC6500
YJM15-3 87 48 130×87 135×85 50 120 40 10 4 YDC650
YJM15-4 97 48 140×92 140×100 50 140 50 10 4 YDC1100
YJM15-5 107 48 150×97 150×120 55 150 50 10 4 YDC1100
YJM15-6 122 50 165×115 165×135 70 170 50 12 4 YDC1500
YJM15-7 122 50 175×125 175×135 70 170 50 12 4 YDC1500
YJM15-8 137 53 180×130 180×150 80 190 50 12 4 YDC2500
YJM15-9 147 53 190×140 190×150 80 200 50 12 4 YDC2500
YJM15-10 157 53 195×150 210×160 90 210 60 14 4 YDC2500
YJM15-11 157 55 210×160 210×160 90 210 60 14 4 YDC2500
YJM15-12 167 55 210×160 210×185 90 230 60 14 4 YDC2500
YJM15-13 177 55 220×175 210×185 90 230 60 14 4 YDC3500
YJM15-14 177 58 225×175 235×185 90 240 60 14 4 YDC3500
YJM15-15 187 60 235×175 235×185 90 260 60 16 5 YDC3500
YJM15-16 187 60 240×175 235×185 90 260 60 16 5 YDC3500
YJM15-17 197 63 250×185 265×200 100 280 60 16 5 YDC4000
YJM15-18 197 63 270×185 265×200 100 280 60 16 5 YDC4000
YJM15-19 197 63 270×185 265×200 100 280 60 16 5 YDC4000
YJM15-20 217 68 295×245 285×260 120 290 60 16 5 YDC5000
YJM15-21 217 70 295×245 285×260 120 290 60 16 5 YDC5000
YJM15-22 217 70 295×245 285×260 120 290 60 18 5 YDC5000
YJM15-23 237 73 310×260 320×260 120 320 60 18 5 YDC5000
YJM15-24 237 75 310×260 320×260 120 320 60 18 5 YDC5000
YJM15-25 237 78 310×300 320×300 120 330 70 18 5 YDC6500



アンカーの分類


(1) 丸いアンカー
仕様型は,YJM15-N (YM15-N) またはYJM13-N (YM13-N) と表記されている.このタイプのアンカーは優れた自己アンカリング性能を有している.ストレンジングのために,通常,中心のジャックは利用される.


(2) フラットアンカー
仕様モデルは以下のように表される: BJM15-N (BM15-N) または BJM13-N (BM13-N) (平面アンカーを意味する中国語Pinyinの最初の文字"B"は平面アンカーの意味を表す)平面アンカーは主に橋に使われます水平のプレストレスされた表面,空洞の板,低高さの箱梁は,構造の厚さを減らすと同時に,均等で適切なストレスの分布を保証します.



(3) アンカーを巻いた

(固定型アンカー) 仕様モデルは,JYM15-N (YMP15-N) またはJYM13-N (YMP13-N) と表記される.部品端の設計ストレスが高く,端のスペースが限られている場合に適しています.. 挤出を使用します. 機械は,絞り込み袖をスレッドワイヤーに適用します. それはコンクリートにプリエンベードされ,必要に応じて組み立てられます. コンクリートが指定された強さに設定された後,伸びている

12.7 / 15.2 / 17.8mm スチールワイヤケーブルのためのマルチホールアンカー付きポストテンションアンカー 2









プレストレスト テンション ラウンド アンカージングのヒント



(1) プレストレストリップ を 切る の は,弧形 切る の 代わりに 磨き サイ を 用いる.

(2) 鉄 の 糸 を 束 に し たら,一 つずつ 整え,束 に し て 束 に し て 秩序 を 保ち なけれ ば なり ませ ん.鋼筋の固定端の挤出または凸起した固定は,ベアリングプレートと螺旋強化で事前に組み立てなければならない..

(3) プレストレッチに使用される機器および機器は,常に保守および校正されなければならない.

(4) プレストレストーンドンがストレンドされる前に,コンクリートの強度と圧縮試験の結果を提出しなければならない.コンクリートの圧縮強度が設計基準を満たし,設計強度グレードの75%未満でない場合プレストレスを利用できます.
(5) プレテンシング テンション を 張る 前 に,ベアリング プレート の 表面 を 拭き,その 裏 の コンクリート を 検査 する.張る 前 に,コンクリート に ある 穴 を エポキシ モルター で 修復 する.

(6) 固定時,固定板は直し,クリップは締め付けられ,クリップの位置は均一である必要があります.クリップを引っ張る際には,クリップを壊さないように強く叩かないでください..
