Post Tension Round Flat Anchor Multi Holes Multi-Specification Large Quantity Supply

ポストテンション 丸型 フラットアンカー 多孔 多仕様 大量供給

製品 - アンカー付属品
  • ハイライト

    柔らかい鉄の多孔アンカー

    ,

    緊張後 丸いフラットアンカー

  • PCの繊維
    1-15holes
  • 輸送パッケージ
    木製の箱
  • 証明
    CE; ISO
  • 販売後サービス
    指導及びサービスの追跡
  • 保証
    1年
  • 材料
    柔らかい鉄
  • 起源の場所
    CN
  • ブランド名
    ZHONGTUO
  • 証明
    CE, ISO and SGS
  • 価格
    negotiable
  • 受渡し時間
    1〜2週間
  • 支払条件
    L/C,D/A,D/P,T/T,ウェスタンユニオン,マネーグラム

ポストテンション 丸型 フラットアンカー 多孔 多仕様 大量供給

  • Post Tension Round Flat Anchor Multi Holes Multi-Specification Large Quantity Supply
価格を取得 接触
固定装置とは?



固定位置プレストレストコンクリートに用いられる恒久的な固定装置で,プレストレストテンションによる収縮力を構造に施す上で極めて重要です.後張力構造や構成要素のアンカーツールは,橋の負荷能力を向上させることができますストレスを維持し,コンクリートの内側へと伝達することで,ストレスを延ばし,体重を減らし,

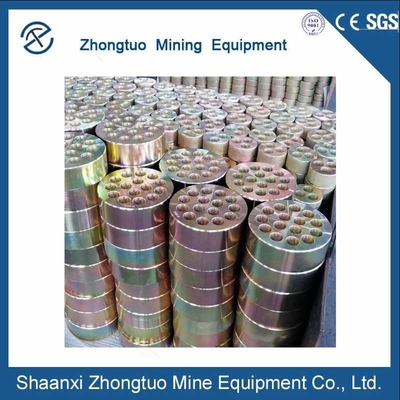

ポストテンション 丸型 フラットアンカー 多孔 多仕様 大量供給 0



ストランド・ポスト・テンション・ラウンド・フラット・アンカー仕様





YJM13 アンコーラージュの技術データ
仕様 アンカーヘッド 軸承プレート 導管 スパイラル強化 ステッシング・ジャック
ΦA B について スクエア 丸い ΦE (ID) ΦF H ΦG N
C*D ΦC*D
YJM13-1 38 40 80×10 - 35 80 30 6 3 QYC270
YJM13-2 76 42 115×80 120×80 45 120 40 8 3 YDC1100
YJM13-3 83 42 120×80 130×80 50 120 40 10 3 YDC1100
YJM13-4 87 42 130×87 135×85 50 135 50 10 3 YDC1100
YJM13-5 97 42 140×92 140×100 55 140 50 10 4 YDC1100
YJM13-6 107 45 150×97 150×125 60 160 50 12 4 YDC1100
YJM13-7 107 45 150×97 150×125 60 160 50 12 4 YDC1100
YJM13-8 117 45 165×115 165×135 60 170 50 12 4 YDC1500
YJM13-9 127 48 175×125 175×140 70 180 50 12 4 YDC1500
YJM13-10 136 48 180×130 180×150 80 200 50 14 4 YDC2500
YJM13-11 138 50 180×130 180×150 80 200 50 14 4 YDC2500
YJM13-12 143 50 190×140 190×150 80 210 50 14 5 YDC2500
YJM13-13 147 53 190×140 190×150 80 210 50 14 5 YDC2500
YJM13-14 153 53 195×150 200×160 80 220 50 14 5 YDC2500
YJM13-15 157 55 195×150 200×160 90 220 50 14 5 YDC2500
YJM13-16 167 55 210×160 210×185 90 240 60 16 6 YDC2500
YJM13-17 172 58 220×175 235×185 90 240 60 16 6 YDC3500
YJM13-18 176 58 235×175 235×185 90 260 60 16 6 YDC3500
YJM13-19 176 58 235×175 235×185 90 260 60 16 6 YDC3500
YJM13-20 196 60 270×185 260×200 90 270 60 16 6 YDC3500
YJM13-21 196 63 270×185 260×200 90 270 60 16 6 YDC3500
YJM13-22 196 65 270×185 260×200 90 270 60 18 6 YDC3500
YJM13-23 206 65 295×245 275×260 100 280 60 18 6 YDC4000
YJM13-24 206 68 295×245 275×260 100 280 60 18 6 YDC4000
YJM13-25 216 68 300×260 275×290 100 290 60 18 6 YDC4000
YJM15 アンコーラージュの技術データ
仕様 アンカーヘッド 軸承プレート 導管 スパイラル強化 ストレスの多いジャック
ΦA B について スクエア 丸い ΦE
(ID)		 ΦF H ΦG N
C×D ΦC×D
YJM15-1 43 46 80×12 80×20 35 80 30 8 4 QYC270
YJM15-2 83 48 130×85 135×80 50 120 40 10 4 YDC6500
YJM15-3 87 48 130×87 135×85 50 120 40 10 4 YDC650
YJM15-4 97 48 140×92 140×100 50 140 50 10 4 YDC1100
YJM15-5 107 48 150×97 150×120 55 150 50 10 4 YDC1100
YJM15-6 122 50 165×115 165×135 70 170 50 12 4 YDC1500
YJM15-7 122 50 175×125 175×135 70 170 50 12 4 YDC1500
YJM15-8 137 53 180×130 180×150 80 190 50 12 4 YDC2500
YJM15-9 147 53 190×140 190×150 80 200 50 12 4 YDC2500
YJM15-10 157 53 195×150 210×160 90 210 60 14 4 YDC2500
YJM15-11 157 55 210×160 210×160 90 210 60 14 4 YDC2500
YJM15-12 167 55 210×160 210×185 90 230 60 14 4 YDC2500
YJM15-13 177 55 220×175 210×185 90 230 60 14 4 YDC3500
YJM15-14 177 58 225×175 235×185 90 240 60 14 4 YDC3500
YJM15-15 187 60 235×175 235×185 90 260 60 16 5 YDC3500
YJM15-16 187 60 240×175 235×185 90 260 60 16 5 YDC3500
YJM15-17 197 63 250×185 265×200 100 280 60 16 5 YDC4000
YJM15-18 197 63 270×185 265×200 100 280 60 16 5 YDC4000
YJM15-19 197 63 270×185 265×200 100 280 60 16 5 YDC4000
YJM15-20 217 68 295×245 285×260 120 290 60 16 5 YDC5000
YJM15-21 217 70 295×245 285×260 120 290 60 16 5 YDC5000
YJM15-22 217 70 295×245 285×260 120 290 60 18 5 YDC5000
YJM15-23 237 73 310×260 320×260 120 320 60 18 5 YDC5000
YJM15-24 237 75 310×260 320×260 120 320 60 18 5 YDC5000
YJM15-25 237 78 310×300 320×300 120 330 70 18 5 YDC6500



橋の固定装置の適用



高速道路橋,鉄道橋,都市交差点,都市軽鉄道,高層ビル,水資源保全と水力発電ダム,港口ターミナル,岩石群の斜面保護アンカー基礎の強化トンネル鉱山屋根 アンカー屋根,プレストレスのグリッド,地下鉄,大型建物,ホール,倉庫ワークショップ,塔ビル,重荷を持ち上げ,スライディングフィルム間隔推進,橋とトンネルジャッキング,大型コンテナや船舶スリーパー 橋の支柱の交換



ブリッジアンカーゲージの分類



1ストレンスエンドアンカー: ストレンスエンドアンカーは,プレストレンスアンカー (丸型アンカー,フラットアンカー) とも呼ばれる,スレッドの末端に挿入されるストレンスアンカーです.
(1) 丸いアンカー: 良好なアンカーと自己アンカー性能を提供します.
丸いアンカーは良い市場があり,使い捨てで,一般的な緊張は空洞のジャックを使用します.
2) フラットアンカー: フラットアンカーは主に橋デッキの横のプレストレージに使用されます.
空っぽの板と低高度の箱梁は,より均質で適切なストレスの分布を保証し,構造をさらに精製します.
2:固定端アンカー: 固定線の反対端に設置され,通常はコンクリートに埋もれ,引く端アンカー (Pアンカー) が不要です.P型アンカーは,時々圧縮アンカとして知られています.





ポストテンション 丸型 フラットアンカー 多孔 多仕様 大量供給 1



一般的なアンカージングの建設と設置方法



一般的な固定装置の構築と設置方法は 穴の底に少量の爆発物を置くことを意味します複数のアンカー構造や設置後に球状の形に拡張する穴の固定装置の構築と設置技術と比較して,この方法には以下の利点があります■ 優れたアンカー構造と設置効果,高い作業効率,急速な進歩,低爆発物消費.このアプローチは,浅い基礎のための短いピールアンカーを作成し,インストールするために一般的に使用されます.



アンコール に 関する 助言


1固定物 は 防腐,水,その他 の 雑貨 の 使用 で は なく,慎重 に 保管 し なけれ ば なり ませ ん.
2道具クリップを使用する前に,アンカープレートの角孔の外面と内面を潤滑し,クリップの表面から汚れを定期的に除去します.
3張る際には安全対策を講じなければならないし,誰も張るジャックの後ろには立たない.
4固定装置は,他のシステムと併用してはならない.

札:

プレストレスを施された多穴は付属品を固定する

平らなアンカーのあたりのポストの張力

PCの繊維ケーブルのプレストレスト アンカー
