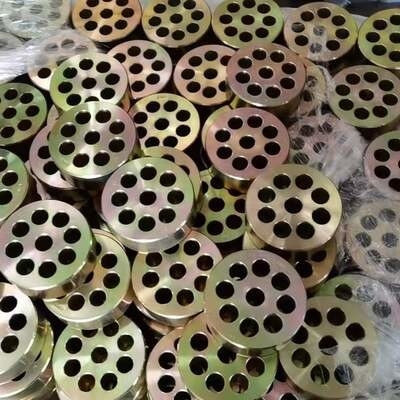

12.7 / 15.2/17.8mmの鋼線ケーブルの引張りのアンカー ポストの張力モノラル/多穴アンカレッジ

12.7/15.2/17.8mmの鋼線ケーブルのモノラル引張りのアンカー後張力/複数の穴の投錨

平らなアンカーのあたりの繊維のポストの張力の記述

アンカレッジはプレストレスト・コンクリート橋で使用される永久的な固定装置で、プレストレスト腱によって発生する構造に収縮力を加えることの重要部分である。post-tensioned構造か部品では、プレストレスト腱の張力を維持し、それらをコンクリートの内部に送信するために、固定用具は橋の忍耐容量を、橋のスパンを増加するために改善でき、橋の重量を減らす。

平らなアンカーのあたりの繊維のポストの張力の指定

橋アンカレッジの主要な分類

主要な分類

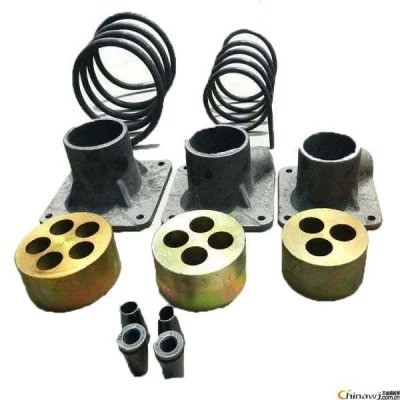

（1）円形のアンカー

指定モデルは次のように表現される:YJM15-N （YM15-N）またはYJM13-N （YM13-N）;このタイプのアンカーによいがあり性能を自己固定する。引張りのために、によ中心のジャッキは一般に使用される。

（2）平らなアンカー

指定モデルは次のように表現される:BJM15-N （BM15-N）またはBJM13-N （BM13-N） （Bの平らなアンカーの意味を表す平らなアンカーのための中国人Pinyinの最初の手紙）;平らなアンカーは橋のために主に横のプレストレスト表面、空の平板使用され、low-height箱形梁は圧力の配分を適度、更に構造の厚さを減らすためにし。

（3）包まれたアンカー

（固定終わりの投錨）指定モデルは次のように表現される:JYM15-N （YMP15-N）またはJYM13-N （YMP13-N）;それは部品の端に設計圧力が大きいまたは端スペースが制限される状態のために適している。それは機械が座礁させたワイヤーに圧搾の袖を押す放出を使用する。それは具体的ので前埋め込まれ、要求に応じて整理される。コンクリートは設計強さに凝固した後、伸びる。

アンカレッジのあたりのプレストレスト張力の適用分野
ハイウェー橋、鉄道橋、都市交換、都市軽い柵、高層ビル、水保護および水力電気のダム、港ターミナル、石多く斜面の保護固定、基礎補強のトンネル鉱山の屋根のアンカー屋根、プレストレスト格子、地下鉄、大きい建物、ホール、倉庫の研修会、タワーの建物、橋サポートのフィルムの断続的な推進力、橋、およびトンネルの持ち上がること、大きい容器および船、眠る人、橋取り替えおよび建物の、鋼鉄補強の仕事の、耐磁性補強およびanti-corrosion （繊維のアンカー）仕事滑らせる）重い持ち上がること、カーボン繊維補強、pre-tensionedビーム分野の構造、外的なプレストレスを施す工学、滞在ケーブル、懸濁液ケーブル、等.

アンカレッジのあたりのプレストレスト張力の通知

（1）プレストレスト肋骨の切断のために、粉砕車輪の鋸は使用されアーク切断は使用されるべきではない;
（2）鋼鉄繊維が束ねられるとき、束に束ねられて一つずつまっすぐになるべきで、不調でなければならない。鋼鉄繊維の固定端に突き出された投錨か浮彫りにされた投錨は忍耐版および螺線形の補強と先立って組み立てられる;
（3）プレストレスを施すことのために使用された装置および器械は規則的に維持され、目盛りが付いている;
（4）プレストレスト腱が引張られる前に、具体的な強さおよび圧縮試験のレポートは提供される。コンクリートの耐圧強度が設計の品質を満たし、設計強さの等級の75%より低くないとき、プレストレスを施すことは適用することができる;
（5）プレストレスを施す腱の前に引張られる、忍耐版の表面はきれいになり、忍耐版の後ろのコンクリートの質は点検されるべきである。コンクリートにキャビティがあれば、引張る前のエポキシ乳鉢と修理されるべきである;

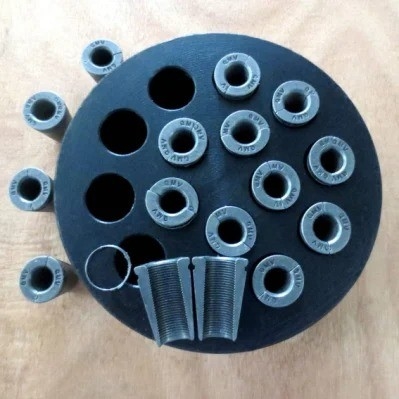

（6）アンカーが取付けられている場合、アンカー版はまっすぐなべきであるクリップはきつく締められクリップの位置は均一べきである:しかしクリップはクリップをきつく締めた場合、ためにクリップを傷つけないために余りに懸命に打たれるべきではない。
